| 貼片加工操作全流程解析 |
| 發布者：admin 發布時間：2025/10/16 15:48:08 點擊：79 |

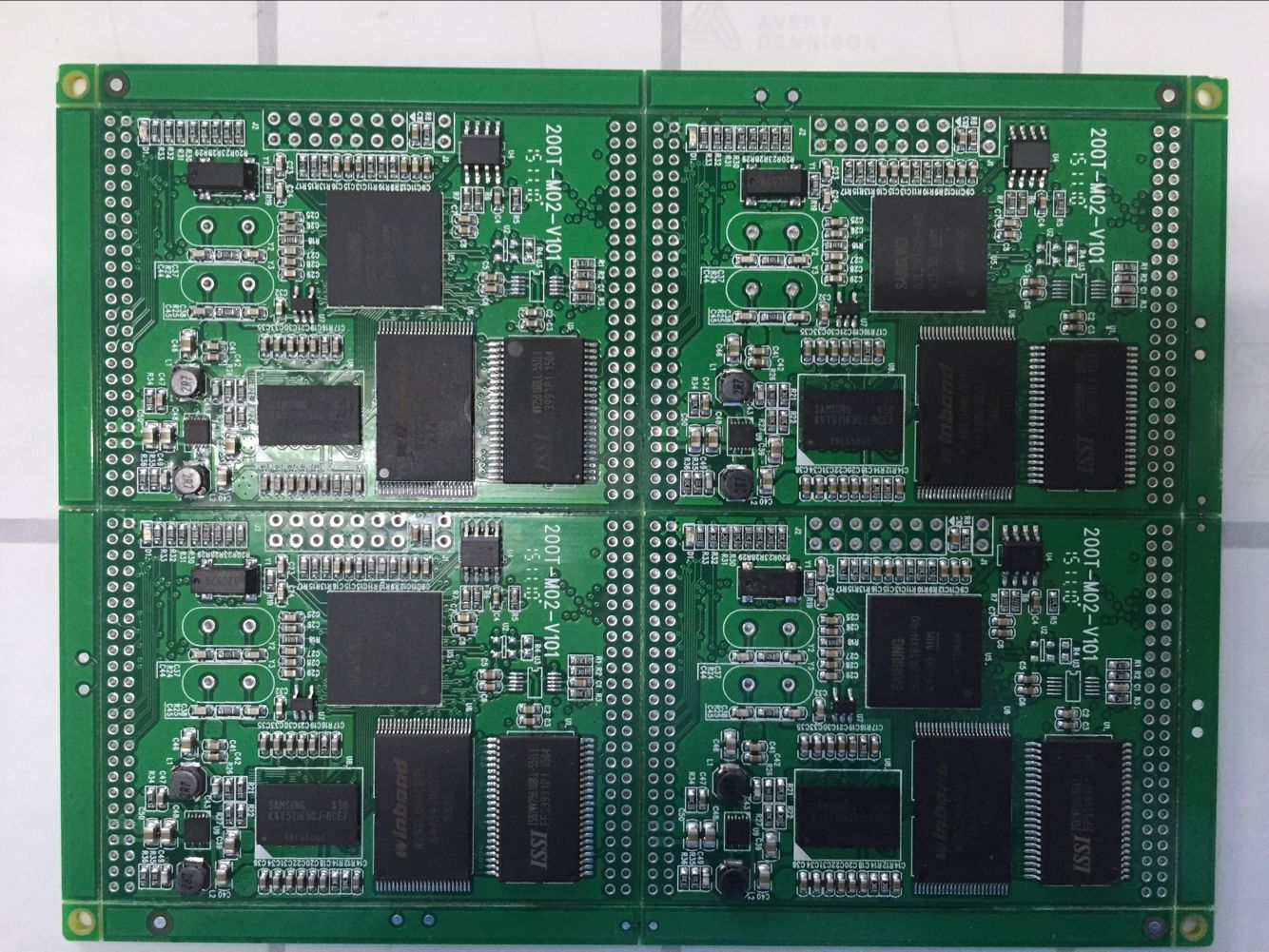

貼片加工（SMT）是現代電子制造的核心工藝，其操作流程涵蓋從物料準備到成品檢測的完整鏈條。以下從關鍵環節解析操作要點，助您快速掌握核心技術。
一、前期準備：環境與設備校準
環境控制
操作車間需保持恒溫恒濕，溫度控制在22-28℃，濕度45%-70%RH。例如，某通信設備制造商通過環境監控系統，將焊接不良率從1.2%降至0.3%。
設備調試
貼片機需進行坐標校準和吸嘴壓力測試。以西門子HS60貼片機為例，其視覺系統需通過標準元件庫比對，確保0.05mm級定位精度。回流焊爐需設定四段溫度曲線：預熱區120-150℃、吸熱區180-200℃、回流區235-245℃、冷卻區<5℃/s。
 二、核心工序：精密貼裝與焊接
錫膏印刷
采用激光切割鋼網，孔徑精度±0.02mm。某消費電子廠商通過優化鋼網設計，使0402封裝元件的印刷偏移率從0.8%降至0.2%。印刷后需用SPI檢測儀檢查錫膏厚度（標準值0.12-0.15mm）。
元件貼裝
高速貼片加工速度可達6萬CPH（元件/小時），但需嚴格控制飛件率。例如，某汽車電子工廠通過安裝真空傳感器，將0201元件的貼裝良率提升至99.97%。
回流焊接
無鉛焊料（SnAgCu）的熔點為217-221℃，需控制峰值溫度235-245℃。某醫療設備企業通過實時溫度監控，將BGA焊點的空洞率從15%降至5%以內。
三、質量管控：檢測與返修
在線檢測
爐前AOI可檢測元件偏移、極性反等缺陷，某服務器制造商通過該技術將錯料率從0.03%降至0.005%。爐后X-Ray檢測能穿透BGA封裝，檢查焊點內部缺陷。
返修工藝
使用熱風返修臺時，需控制升溫速率≤3℃/s。某軍工企業通過定制返修工裝，將QFP器件的返修成功率提升至98%。
四、工藝優化：數據驅動改進
通過MES系統采集生產數據，某電源廠商發現每周三下午的焊接不良率比平均值高20%，經排查為空調系統定時除霜導致濕度波動，調整后整體良率提升1.5個百分點。
貼片加工是精密制造的典范，從0.1mm間距的QFN器件貼裝，到0.3mm厚度的PCB板加工，每個環節都需嚴格把控。隨著AI視覺檢測和自適應焊接技術的應用，未來SMT線體將實現更高效率的智能生產。 |
